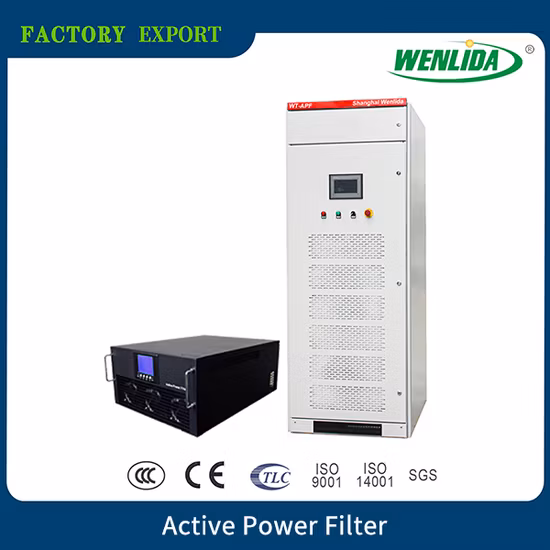

Трехфазный фильтр гармоник, 150 А, монтируемый в стойке, с IGBT и монитором 3p3l/3p4l Apf Ahf (качество электроэнергии) для автомобильной промышленности

Базовая информация

Модель №.	АПФ-50А для установки в стойку
Степень защиты корпуса	IP20 опционально
Марке	Венлида
Рабочее напряжение	380 В (-40%~+40%); 690 В (-20 % ~ + 20 %)
Рабочая частота	50/60 Гц ± 5 Гц
Топология схемы	Три уровня
Количество параллельных блоков	до 12
Область фильтра	2-50 Мал
Общая фильтрующая способность	Thdi (общая степень гармонических искажений тока)<3 %
Компенсация реактивной мощности	-100%~+100% (коэффициент мощности можно регулировать)
Немедленное время ответа	<100us
Общее время ответа	<10ms
Расширить функцию	10-канальный интерфейс TSC
Интерфейс связи	Сетевое соединение RS485
Интерфейс дисплея	Сенсорный экран 3/7 Zoll
Транспортный пакет	деревянный
товарный знак	Венлида
Источник	Китай
HS-код	85044019
Производственная мощность	20000 штук/метр

Описание продукта

ВНЕДРЕНИЕ ПРОДУКЦИИ:
Фильтр активной мощности (APF) WT-APF — это новое силовое электронное устройство для динамического подавления гармоник и компенсации реактивной мощности. Он определяет ток нагрузки с помощью схемы выборки, извлекает гармоническую составляющую тока нагрузки посредством внутреннего расчета DSP и управляет IGBT. Управляющий инвертор создает гармонический ток, равный гармоническому току нагрузки и в противоположном направлении, и подает его в электросеть для достижения цели фильтрации. По тому же принципу APF может также компенсировать составляющую обратного тока несбалансированной трехфазной цепи для реализации компенсации трехфазного несимметрии и компенсации реактивной мощности. Обширные функции: интеллектуальная фильтрация гармоник, динамическая компенсация реактивной мощности и балансировка трехфазной нагрузки могут быть реализованы одновременно. Превосходные характеристики: благодаря почти идеальному эффекту фильтра гармоник и непрерывной динамической компенсации реактивной мощности коэффициент мощности увеличивается до более чем 0,95, чтобы обеспечить балансировку нагрузки и безопасную работу устройств. Передовая технология: непрерывная компенсация динамического отслеживания, реакция 40 мкс на изменение нагрузки, компенсация 10 мс. На производительность фильтра не влияет импеданс системы. На характеристики компенсации гармоник не влияет изменение частоты электросети, а способность компенсации не ограничивается напряжением сети.

ОПИСАНИЕ МОДЕЛИ: ТЕХНИЧЕСКИЕ ДАННЫЕ:

установлен на стене
Введите	ширина (мм)		Высота (мм)		Глубина (мм)			Монтагелох (мм)		Масса
	л	Л1	ЧАС	H1	Д	Д1	Д2	Д	я	Кг
50А	381	375	178	170	623	580	550	600	300	30
75А	506	500	208	200	623	580	550	600	400	38
100А	506	500	248	240	653	616	580	630	400	46
150А	506	500	278	270	710	670	638	685	400	58

<100us

<10ms

<65dB
